一、低溫環(huán)境對(duì)碳鋼材料的影響

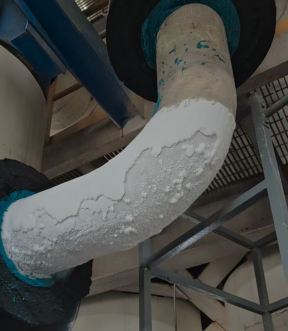

碳鋼因高強(qiáng)度、低成本特性，廣泛應(yīng)用于低溫工業(yè)領(lǐng)域（如液化天然氣（LNG）管道、航空航天低溫結(jié)構(gòu)件、化工廠的低溫管道等）。但在低溫工況下易因熱應(yīng)力、疲勞載荷產(chǎn)生表面/近表面裂紋（如低溫應(yīng)力裂紋、焊接熱影響區(qū)裂紋），需高效檢測(cè)技術(shù)保障安全。

二、ACFM技術(shù)原理與低溫碳鋼材料檢測(cè)適配性

交流電磁場(chǎng)檢測(cè)（ACFM）憑借非接觸檢測(cè)、抗提離干擾、多分量信號(hào)分析的優(yōu)勢(shì)，在常溫金屬缺陷檢測(cè)中已成熟應(yīng)用。ACFM通過向碳鋼施加交變電磁場(chǎng)，在材料表面產(chǎn)生感應(yīng)電流，缺陷會(huì)導(dǎo)致電流路徑畸變，進(jìn)而引發(fā)表面磁場(chǎng)（切向分量Bx、法向分量Bz）變化；通過采集Bx/Bz信號(hào)，可定位缺陷并評(píng)估其長(zhǎng)度、深度。

1.其在低溫碳鋼檢測(cè)中的核心適配性體現(xiàn)在：

非接觸優(yōu)勢(shì)：無(wú)需與低溫碳鋼表面直接接觸，可規(guī)避低溫對(duì)探頭的損傷，且抗提離干擾（提離1~5 mm仍穩(wěn)定檢測(cè)），適用于表面可能結(jié)霜的場(chǎng)景；

多分量信號(hào)：Bx對(duì)缺陷長(zhǎng)度敏感、Bz對(duì)深度敏感，可通過雙分量融合抑制磁導(dǎo)率波動(dòng)的干擾，比傳統(tǒng)渦流檢測(cè)更可靠；

頻率可調(diào)性：可通過降低激勵(lì)頻率補(bǔ)償滲透深度損失，適配低溫條件下碳鋼的電磁特性變化。

2.其局限性在于深層缺陷檢測(cè)能力受限：

根據(jù)滲透深度公式。低溫下碳鋼的μ和σ同步升高，導(dǎo)致滲透深度顯著減小：

常溫下1KHz激勵(lì)時(shí)，碳鋼滲透深度約3mm，低溫下同頻率滲透深度降至2mm，若檢測(cè)2mm以上深層缺陷（如壁厚減薄），信號(hào)衰減超過60%，定量精度下降（誤差≥20%）；

三、現(xiàn)場(chǎng)檢測(cè)流程

預(yù)處理：用氮?dú)獯祾咛间摫砻妫コū砻婀鉂嵍刃鑂a≤12.5μm）；若表面有油污，用低溫清洗劑（如乙醇）擦拭；

設(shè)備預(yù)熱：將ACFM探頭接入恒溫保溫套（硅橡膠加熱帶，維持探頭溫度0~20℃），避免探頭直接接觸低溫工件；

校準(zhǔn)流程：將標(biāo)準(zhǔn)試塊置于低溫恒溫箱（精度±1K）中穩(wěn)定2h，用ACFM探頭掃描缺陷，記錄Bx/Bz信號(hào)閾值，建立“缺陷深度-信號(hào)幅度”校準(zhǔn)曲線。

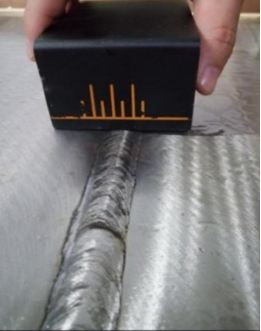

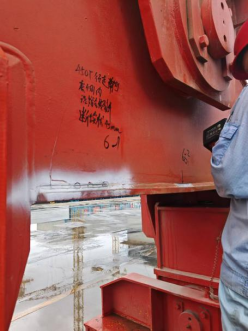

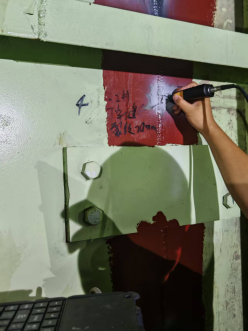

掃描檢測(cè)：采用線掃描方式（速度10~30 mm/s），掃描路徑覆蓋焊接接頭、應(yīng)力集中區(qū)等關(guān)鍵部位，實(shí)時(shí)采集Bx/Bz信號(hào)；

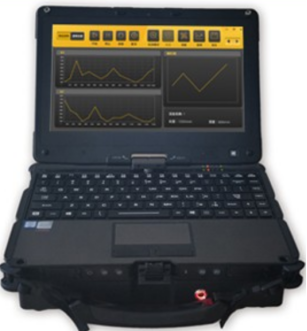

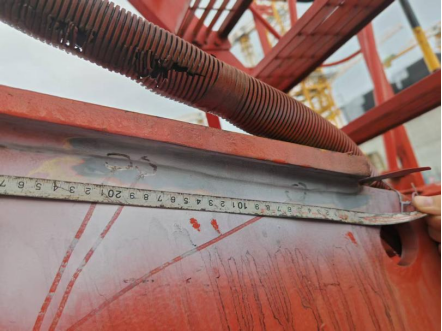

信號(hào)分析：通過軟件對(duì)比校準(zhǔn)曲線，識(shí)別缺陷并定量（長(zhǎng)度誤差≤5%，深度誤差≤10%）；對(duì)疑似缺陷，采用多角度掃描驗(yàn)證。

四、檢測(cè)可能性結(jié)論

ACFM技術(shù)在低溫碳鋼材料中具備檢測(cè)可行性，核心結(jié)論如下：

適用缺陷類型：表面/近表面裂紋（深度≤3mm）、腐蝕坑等二維缺陷，檢出率≥95%，靈敏度優(yōu)于常溫檢測(cè)；

局限范圍：深層缺陷（深度>3mm）檢測(cè)精度不足，需結(jié)合超聲檢測(cè)（UT）互補(bǔ)；

實(shí)施前提：需通過參數(shù)優(yōu)化（頻率調(diào)整）、設(shè)備低溫適配（探頭保溫、傳感器校準(zhǔn)）及環(huán)境控制（表面除霜）保障檢測(cè)可靠性。
